IP65密封进线机构

型号构成及含义

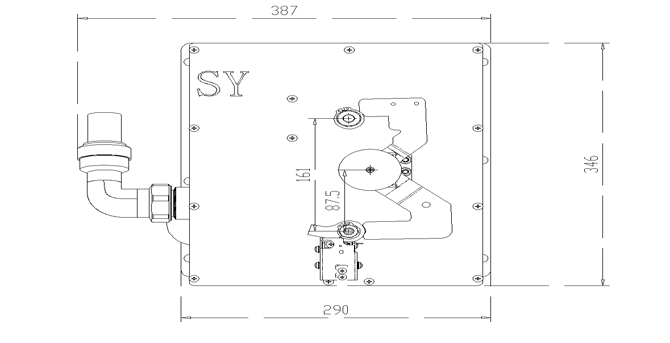

产品概述

全密封机构外壳为不锈钢材质，顶部与底部安装密封条，盖板操作轴 与指示轴由密封法兰、O 形圈配合达到密封效果，二次线由航空插引出。 适用于XGN口-12/630-25及XGN-24/630-25型户内外高压SF6负荷开关 开关设备，该系列机构利用拉伸弹簧控制断路器的操作。工作位置为 合闸、分闸、二个工位，与隔离机构配有机械连锁防止误操作。 该产品具有体积适中，安装使用方便和适应性强的特点。 该机构符合GB3804《3.6-40.5KV高压交流负荷开关》，GB16926 《交流高压负荷开关-熔断器组合电器》的相关要求。

操作规范

将机构安装固定在本体上，使用专用的操作手柄，插入到机构上部（合闸操作轴），顺时针转约90°，本体在 机构弹簧力的作用下主回路合闸，或电动操作按动合闸按钮电机通电带动机构完成开关合闸操作。 操作手柄插入到机构上部（合闸操作轴），逆时针旋转约90°，本体在机构弹簧力的作用下主回路分闸。或电 动操作按动分闸按钮电机通电带动机构完成开关分闸操作。 操作手柄插入到机构下部（接地操作轴），顺时针旋转约90°，本体在机构弹簧力的作用下接地回路合闸。 操作手柄插入到机构下部（接地操作轴），逆时针旋转约90°，本体在机构弹簧力的作用下接地回路分闸。
