CT

弹簧操作机构（出线机构）

型号构成及含义

产品概述

CT系列弹簧操作机构（出线机构）适用于XGN□-12/T630-25及 XGN□-12/T1250-31.5型户内高压SF6负荷开关，额定电压12KV 户内开关的配套设备，该系列机构采用弹簧过中释放的原理制成， 其他工作位置为合闸、分闸和接地三工位，具有体积适中，安装 使用方便和适应性强的特点，具备有熔断器脱扣的功能和加装分励 脱扣线圈及过载电流脱扣线圈。 该机构符合GB3804《3.6KV-40.5KV高压交流负荷开关》， GB16926《交流高压负荷开关-熔断器组合电器》的相关要求。

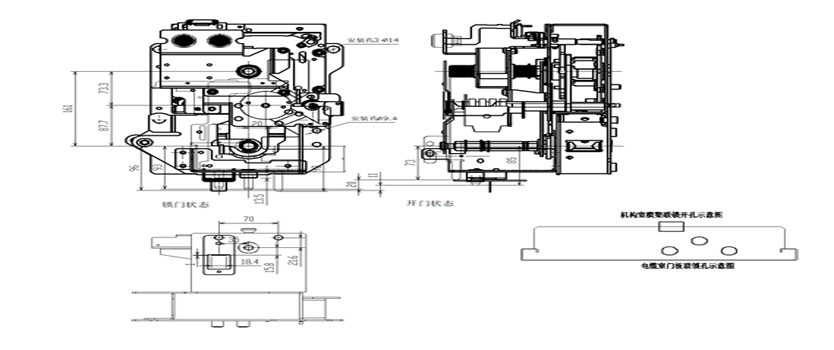

操作规范

将机构安装固定在本体上，使用专用的操作手柄，插入到机构合闸操作轴（下边），顺时针旋转至合闸； 逆时针旋转弹簧完成储能，机构带动触头快速的做负荷开关的合闸动作，同时弹簧储能为分闸做准备或 电动操作电机通电带动机构完成开关合闸操作。 只需通过分闸按钮，使分闸弹簧的能量释放，机构带动主轴完成快速分闸动作。 操作手柄插入接地操作轴（上边）逆时针方向转动90°，本体在机构弹簧力的作用下接地回路合闸。 将操作手柄逆时针方向转动约90°，本体在机构弹簧力的作用下接地回路分闸。
