环保操作机构（隔离机构）

型号构成及含义

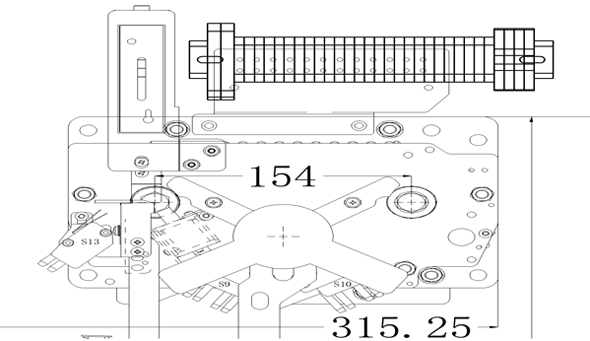

产品概述

该隔离机构符合GB1984高压交流断路器的技术要求。可以适配 12T-/630T-20等系列产品。机构具有重合闸功能，体积（尺寸） 小。额定电压：DC220V、110V、48V、24V，机构输出角度： 约88°，机械寿命：10000次

操作规范

将机构安装固定在本体上，使用专用的操作手柄，插入到机构上部（合闸操作轴），顺时针转约90°，本体在 机构弹簧力的作用下主回路合闸，或电动操作按动合闸按钮电机通电带动机构完成开关合闸操作。 操作手柄插入到机构上部（合闸操作轴），逆时针旋转约90°，本体在机构弹簧力的作用下主回路分闸。或电 动操作按动分闸按钮电机通电带动机构完成开关分闸操作。 操作手柄插入到机构下部（接地操作轴），顺时针旋转约90°，本体在机构弹簧力的作用下接地回路合闸。 操作手柄插入到机构下部（接地操作轴），逆时针旋转约90°，本体在机构弹簧力的作用下接地回路分闸。
